Informácie o automobilovom dodávateľskom reťazci: Sprievodca výberom jarnej podložky: Zabezpečenie spoľahlivosti pripojení automobilového brzdenia systému

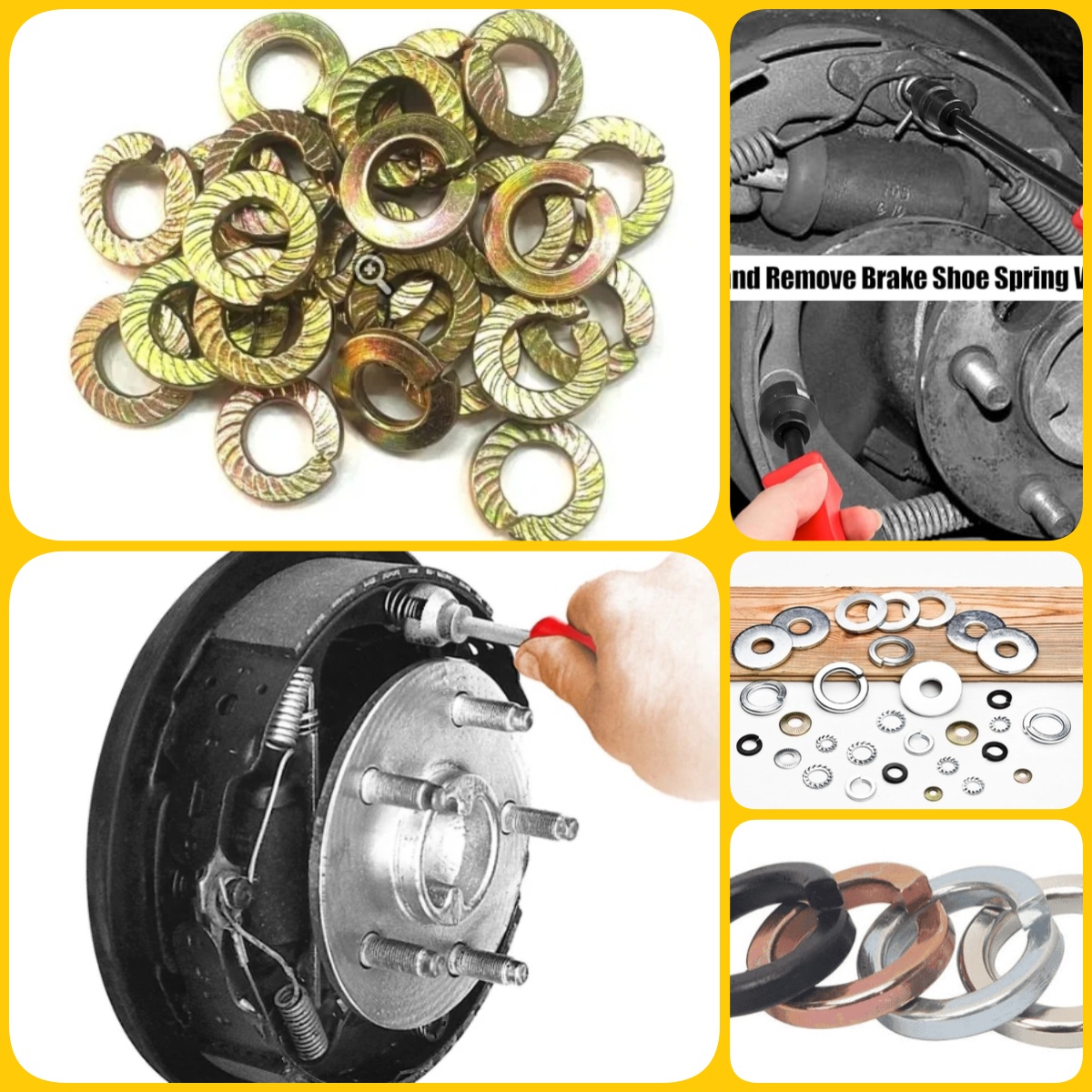

Jarné podložky v automobilových brzdových systémoch sa zvyčajne umiestnia medzi skrutku kolesa a náboj kolesa alebo medzi skrutkou kolesa a maticou kolesa. Ich hlavným účelom je zabezpečiť nepretržitý elastický tlak po utiahnutí skrutky, odoláva vibráciám generovanými počas prevádzky vozidla a brzdenia, zabránenie uvoľneniu skrutky, a tým zaisťuje spoľahlivosť a bezpečnosť spojenia medzi kolesom a brzdovým diskom.

Konkrétne, keď je skrutka kolesa utiahnutá, jarná podložka je stlačená. Vďaka svojej vlastnej elasticite nepretržite vyvíja axiálnu reakčnú silu na skrutku, čím sa zvyšuje trenie medzi závitmi, čím účinne bráni skrutke pred ostreľovaním, keď je vystavená vibráciám alebo nárazu.

Táto príručka sa bude vzťahovať na kľúčové zaťaženie a faktory životného prostredia, ktoré zažívajú skrutky kolies, ktoré vás prevedú pri výbere vhodných pružinových podložiek.

Kapacita zaťaženia: Zodpovedanie pevnosti skrutiek
Zatiaľ čo pružinové podložky priamo nenesú hlavné ťahové a šmykové zaťaženie, ich odolnosť ovplyvňuje predpätie skrutkovaného spojenia, čím nepriamo ovplyvňuje celkovú pevnosť spojenia. Z tohto dôvodu by sa mala odolnosť jarnej podložky zhodovať s pevnosťou použitých kolesových skrutiek.

Podľa štandardov DIN 127 B sú bežné jarné podložky vhodné pre skrutky s stupňami pevnosti do 8,8. V prípade skrutiek kolies s vyššou pevnosťou (napríklad 10,9 alebo 12,9) sa odporúča používať vysoké jarné podložky s vyššou odolnosťou (napríklad DIN 127 A alebo Belleville Spring Washers podľa DIN 6796).

Odolnosť voči vibráciám: udržiavanie predbežného zaťaženia a predchádzanie uvoľneniu
Silné vibrácie generované počas prevádzky vozidla sú jedným z hlavných faktorov, ktoré spôsobujú uvoľnenie skrutiek kolies. Vhodné pružinové podložky môžu zabezpečiť kontinuálnu elastickú silu, ktorá kompenzuje malé pohyby spôsobené vibráciami, čím sa zachovávajú predpätie skrutiek.

Podľa štandardov DIN 6796 vykazujú Belleville Spring Washers vynikajúci odpor vibrácií v dôsledku ich vysokej elasticity a kapacity nosenia, vďaka čomu sú obzvlášť vhodné pre spojenia kolies podrobených veľkému dynamickému zaťaženiu. V porovnaní s bežnými podložkami zámku rozdelenia môžu pružinové podložky Belleville poskytnúť vyššiu axiálnu silu pri rovnakej deformácii kompresie, čo účinnejšie odoláva redukcii predpätia spôsobeného vibráciami.

Odolnosť proti únave: prispôsobenie sa častým cyklom napätia
Brzdný systém často zažíva striedavé napätie počas prevádzky vozidla a dlhodobé opakované zaťaženie a vykladanie môže spôsobiť únavu kovu v skrutkách kolies a pružinových podložkách.

Jarná oceľ je bežným materiálom na výrobu vysokokvalitných pružinových podložiek kvôli vysokej elastickej limite a pevnosti únavy. Napríklad pružinová oceľ zodpovedá štandardom EN 10270-1 môže po správnom tepelnom spracovaní dosiahnuť únavovú silu niekoľkých stoviek megapascalov. Výber pružinových podložiek s vynikajúcim tepelným ošetrením a povrchovým ošetrením, ako je fosfácia alebo povlak DACROMET, môže ďalej zlepšiť svoju únavovú odolnosť, čím sa zabezpečí stabilný výkon počas dlhodobého častého brzdenia.

Materiálna kompatibilita: Prevencia galvanickej korózie
Keď sa do kontaktu dostanú odlišné kovy, najmä vo vlhkých alebo cestných prostrediach obsahujúcich soľ, môže sa vyskytnúť galvanická korózia. Pri výbere pružinových podložiek je potrebné zvážiť kompatibilitu svojho materiálu s skrutkami kolesa, brzdovými koňmi a komponentmi kolies (zvyčajne oceľových alebo zliatiny hliníka), aby sa zabránilo použitiu nekompatibilných kovov, ktoré by mohli viesť k korózii a oslabiť pevnosť spojenia.

V prípade kolies z zliatiny hliníka sa všeobecne odporúča používať oceľové pružinové podložky so špeciálnymi protioróznymi ošetreniami, ako je povlaky DACROMET alebo povlaky zliatiny zinočnatého. Tieto povlaky môžu zabezpečiť odolnosť proti slaným rozprašom viac ako 1 000 hodín, čo účinne bráni galvanickej korózii medzi oceľou a hliníkom. Okrem toho pre skrutky kolies z nehrdzavejúcej ocele sa odporúča použiť pružinové podložky z nehrdzavejúcej ocele, aby sa zabezpečilo celkový odpor korózie pripojenia.

Odolnosť proti korózii: Prispôsobenie sa tvrdým prostrediam
Oblasť pripojenia kolesa a brzdového kotúča je často vystavená tvrdým podmienkam prostredia vrátane dažďa, snehu, cestnej soli a iných korozívnych látok. Výber pružinových podložiek s dostatočným odporom korózie je rozhodujúci pre zabezpečenie dlhodobého výkonu a bezpečnosti.

Medzi bežné protiorózne ošetrenia jarných podložiek patrí zinkový pokovovanie, galvanizácia za tepla a povlaky DACROMET. V závislosti od procesu hrúbky povlaku a pasivácie môže pokovovanie zinku poskytnúť odolnosť proti rozprašovaniu soli v rozmedzí od desiatok do stoviek hodín. Príter Dacromet a zliatiny zinočnatého zliatiny ponúkajú vyššiu odolnosť proti korózii a sú vhodné pre náročnejšie prostredie. V prípade aplikácií vyžadujúcich extrémne vysoký odpor korózie sa odporúča používať pružinové podložky vyrobené z 304 alebo 316 z nehrdzavejúcej ocele, čo môže poskytnúť vynikajúci odpor s hrdzou.

Cieľom tejto príručky je poskytnúť základný výberový rámec av praktických aplikáciách, nezabudnite si vybrať vhodné pružinové podložky na základe konkrétneho modelu vozidla, operačného prostredia a pracovných podmienok.
