Insights Automotive Supply Chain Insights: Sprievodca výberom tela a podvozku EVS

Tento článok sa zameria na kritické upevňovacie prvky v tele a podvozok EVS, poskytne hĺbkovú analýzu parametrov ich vlastníctva a ponúka konkrétne výberové pokyny, ktoré pomôžu inžinierom budovať bezpečnejšie a spoľahlivejšie EV.

Funkčná analýza upevňovacích prvkov v kľúčových oblastiach

Upevňovacie prvky fixácie batérie: Ako základná súčasť EV musí byť batéria bezpečne a spoľahlivo opravená, aby odolala vibráciám, nárazom a potenciálnym zrážkam počas prevádzky vozidla. Upevňovacie prvky musia mať vysokú pevnosť, únavovú odolnosť a vynikajúcu ochranu proti korózii, aby sa zabezpečilo bezpečnosť batérie vo všetkých prevádzkových podmienkach.

Upevňovacie spojovacie prvky s motorom/elektronickým pohonom: Systém motora a elektronického pohonu sú zdrojom energie vozidla a ich upevňovacie upevňovacie prvky musia odolávať krútiacim momentom a vibráciám generovaným počas prevádzky motora, čím sa zabezpečuje stabilný výkon. Vysoká pevnosť a odpor proti uvoľneniu sú kritické požiadavky na tieto upevňovacie prvky.

Upevňovacie prvky zavesenia: Systém odpruženia priamo ovplyvňuje manipuláciu a pohodlie vozidla a jeho spojovacie prvky musia vydržať zložité dynamické zaťaženie vrátane napätia, kompresie, strihu a ohýbania. Vysoká únavová pevnosť a spoľahlivý blokovací výkon sú nevyhnutné.

Upevňovacie prvky pripevnenia riadenia: Spoľahlivosť riadiaceho systému priamo súvisí s bezpečnosťou jazdy a jeho upevňovacie upevňovacie prvky musia zabezpečiť presné polohovanie a bezpečné spojenie mechanizmu riadenia, ktoré odolávajú krútiacim momentom a nárazom počas operácií riadenia. Vysoká pevnosť a odpor proti uvoľneniu sú základné požiadavky.

Pripínače brzdového systému: brzdný systém je kritickou bezpečnostnou zárukou vozidla a jeho spojovacie prvky nesie obrovské brzdiace sily počas spomalenia vozidla. Musia mať extrémne vysokú pevnosť a spoľahlivosť, aby sa zabránilo zlyhaniu brzdy v dôsledku poruchy upevňovania.

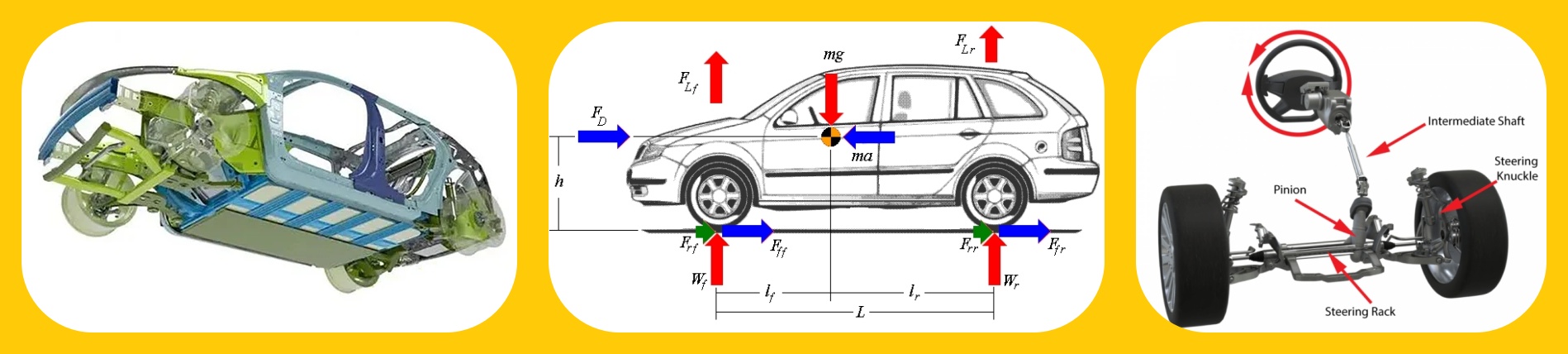

Spojené prvky spájajúce konštrukčné komponenty tela: pevnosť spojenia štrukturálnych komponentov tela priamo ovplyvňuje celkovú tuhosť a bezpečnosť havárie vozidla. V závislosti od rôznych charakteristík napätia pripojených bodov, spojovacích prvkov s primeranými metódami pevnosti a spájaním, ako sú skrutky s vysokou pevnosťou, samoliečovacie skrutky a nity, je potrebné zvoliť.

Konkrétne usmernenie výberu pripevňovania pre kľúčové systémy EV

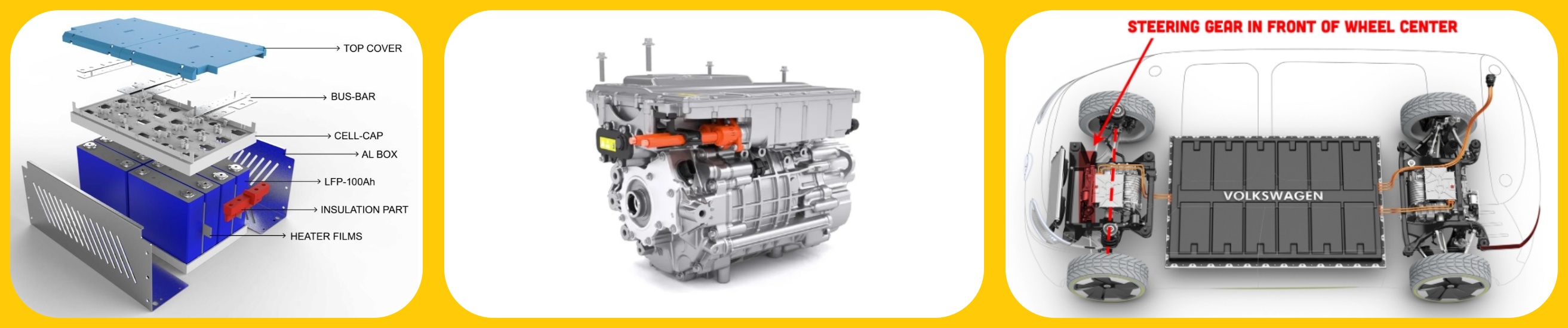

Fixácia batérie: Odporúča sa používať vysokonapäťové zliatinové oceľové skrutky (stupeň 10,9 alebo vyšší) s dAcromet alebo zliatinový náter zinočnatého a zinočnatého, v kombinácii s vysokými uvoľňovacími uzamykacími matičkami alebo skrutkami s anti-losujúcimi povlakmi, aby sa zabezpečilo, že balenie batérie sa neoddeľuje v prípade kolízie vozidla.

Motor/E-Drive System Montáž: Vyberte vysokonapäťové zliatinové oceľové skrutky (stupeň 10,9 alebo vyššia) a implementujte účinné protiostresovacie opatrenia (ako sú uzamykacie matice alebo lepidlá zamknutia závitu), aby ste odolali krútiacim momentom a vibráciám generovaným počas prevádzky motora.

Spojenia zavesenia: Používajte zliatinové skrutky z legovaného zliatiny s vysokou cestou (stupeň 10,9 alebo vyšší) kombinované s samoliečiacimi matičkami alebo blokovacími podložkami, aby ste zaistili spoľahlivosť spojení pri zložitých dynamických zaťaženiach.

Pripojenia brzdového systému: Vyberte skrutky s vysokou legickou zliatinou (stupeň 12.9) s vysoko kvalitným ošetrením proti korózii, aby ste sa uistili, že vydrží obrovské brzdné sily a chránia bezpečnosť jazdy.

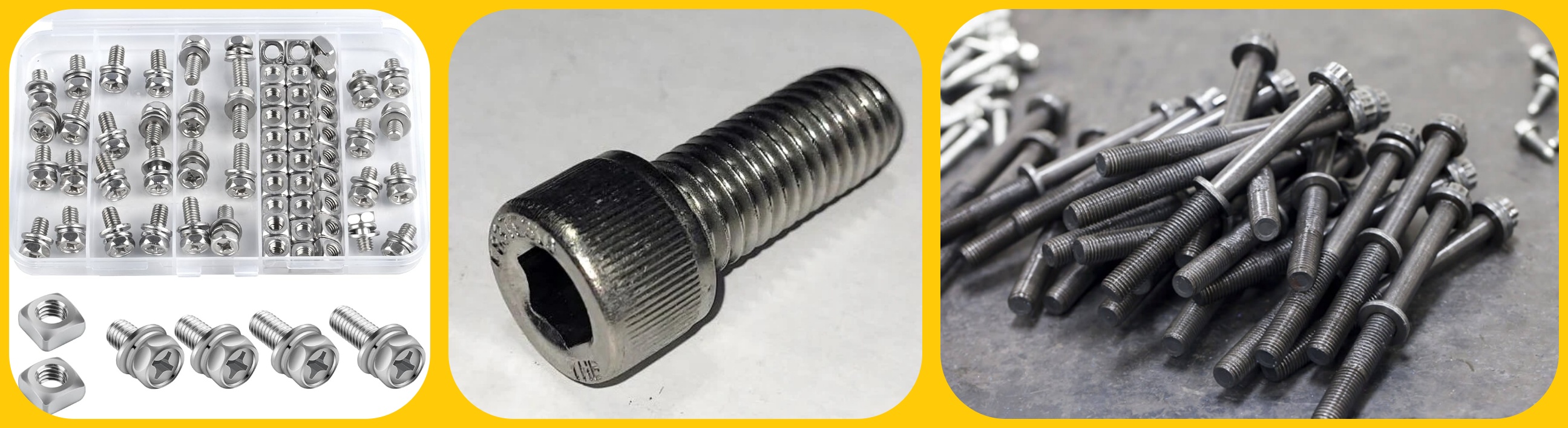

Kľúčové vlastnosti
Stupeň pevnosti:

Definícia: Označuje rezistenciu na zlyhanie v ťahu skrutiek/kolíkov (napr. 8.8, 10,9, 12.9). Príklad: 8.8 Grade má R m ≥ 800 MPa a R E L ≥ 640 MPa.
Výber: Oblasti s vysokým stresom (zavesenie, brzdy, batéria): Používajte vysoké stupne (≥ 10,9). Všeobecná štruktúra: Vyberte na základe skutočného napätia (napr. 8.8).

Materiál:

Bežné typy: uhlíková oceľ, zliatinová oceľ, nehrdzavejúca oceľ (304, 316).
Výber: Vysoká pevnosť: zliatinová oceľ s tepelným spracovaním. Odolnosť proti korózii (podvozok, exponovaný): z nehrdzavejúcej ocele alebo ošetrenej uhlíkovej ocele. Ľahká váha: Zvážte ľahké zliatiny s vysokou pevnosťou, ak to sila umožňuje.

Povrchové ošetrenie:

Bežné ošetrenia: zinkové pokovovanie, galvanizáciu horúcich hornín, dacromet, fosfát, oxid čierny.
Výber: Všeobecná prevencia hrdze (vnútorná): Zinok. Vyššia prevencia hrdze (vonkajšia, vlhká): Hodnotné galvanizáciu alebo Dacromet (zvyčajne> 500H soľný sprej). Ťažká korózia (pobrežná, chemická): z nehrdzavejúcej ocele alebo špeciálne ošetrenia. Trenie: Zvážte vplyv liečby na koeficient trenia.

Výkon anti-loádovania:

Bežné metódy: pružinové podložky, uzamykacie matice (nylonová vložka, celé kovy), blokovacie podložky, lepidlá zamknutia závitov.
Výber: Všeobecné vibrácie: jarné podložky. Stredne/vysoké vibrácie (držiak motora, zavesenie): uzamykacie matice alebo lepidlá na blokovanie závitov. Blokovací krútiaci moment by mal spĺňať normy. Špeciálne prípady: Mechanické blokovacie podložky.
Údaje: Pozrite si údaje o testoch vibrácií dodávateľa pre uzamykacie matice.

Rozmery a špecifikácie:

Definícia: priemer vlákna, výška tónu, dĺžka, tvar hlavy atď.
Výber: Zhoda inštalačného priestoru a potreby načítania. Zaistite správne zapojenie vlákna.
Normy: príslušné národné alebo priemyselné normy.

Predpätie:

Definícia: Axiálna sila aplikovaná počas utiahnutia, čo je rozhodujúca pre spoľahlivosť kĺbov.
Výber: Vypočítajte a použite príslušné predpätie na základe dôležitosti pripojenia, zaťaženia a pevnosti pripevňovania. Na kontrolu použite krútiace momenty.
Referencia: Inžinierske príručky a štandardy pre výpočet.
