Porovnanie DIN 6921 a GB/T 16674 HEX PRÍRAVNÉ DIMENSIONS-DIMENSIONS-SUBSTITULIBILY APPLIKÁCIE, Aktuálny inventár

Prírubové šesťuholníkové skrutky sú kritické upevňovacie prvky široko používané v mnohých odvetviach, ktoré poskytujú väčší ložiskový povrch pod hlavou v porovnaní so štandardnými šesťuholníkovými skrutkami, čím sa eliminuje potreba samostatnej podložky v mnohých aplikáciách. Dva spoločné normy upravujúce tieto upevňovacie prvky sú nemecký štandardný DIN 6921 a čínsky národný štandard GB/T 16674. Zatiaľ čo obe definujú skrutky podobného typu, pochopenie ich špecifických požiadaviek je nevyhnutné pre správne použitie a získavanie zdrojov.

Prehľad štandardov

• DIN 6921: Šesťhranné skrutky s prírubou: Tento štandard špecifikuje charakteristiky šesťuholníkových skrutiek s metrickými vláknami a kruhovou prírubou pod hlavou. Je to už dlho zavedený nemecký štandard, ktorý zaznamenal medzinárodne rozšírené používanie, najmä v európskych kontextoch inžinierstva.

• GB/T 16674: Šesťhranné skrutky s prírubou: Toto je čínsky národný štandard pre šesťuholníkové skrutky s prírubou. Rovnako ako mnoho moderných štandardov GB, aj GB/T 16674 je často harmonizovaný s medzinárodnými normami, zameraný na kompatibilitu s globálnymi praktikami, často odkazuje na normy ISO (hoci konkrétne úrovne harmonizácie sa môžu líšiť). Je to primárny štandard pre tento typ skrutky v Číne.

Porovnanie rozmerových parametrov

Aj keď obidva normy opisujú rovnaký typ skrutky, môžu existovať jemné rozdiely v určených rozmeroch a toleranciách. Kľúčové rozmery, ktoré je potrebné zvážiť, zahŕňajú:

1. Veľkosť závitu a výška tónu: Obe štandardy pokrývajú štandardné metrické vlákna (napr. M5, M6, M8, M10 atď.) S zodpovedajúcimi tónmi. V prípade bežných veľkostí sú nominálne rozmery vlákna vo všeobecnosti identické a dodržiavajú základné štandardy metrických vlákien (napríklad ISO 262).

2. Naprieč byty (veľkosť kľúču): Rozmer v šesťuholníkových bytoch, ktoré určujú požadovanú veľkosť kľúča, sa zvyčajne štandardizuje pre danú veľkosť vlákna a je často rovnaká medzi týmito dvoma normami, čo odráža medzinárodné dohody (napríklad potenciálne ISO 4162 alebo podobné).

3. Výška hlavy: Celková výška hlavy skrutky (s výnimkou príruby) môže byť podobná medzi DIN 6921 a GB/T 16674 pre zodpovedajúce veľkosti, ale môžu existovať variácie v toleranciách alebo špecifických výškových hodnôt pre určité rozsahy.

4. Priemer príruby: Priemer integrovanej príruby je kritickým rozmerom ovplyvňujúcim plochu ložiska. Aj keď je často porovnateľné, môžu existovať mierne rozdiely v špecifikovaných priemeroch príruby alebo tolerancií medzi týmito dvoma normami, najmä v prípade väčších veľkostí skrutky.

5. Hrúbka a tvar príruby: Rozdiely sa niekedy dajú nájsť v minimálnej/maximálnej hrúbke príruby alebo v presnom profile okraja príruby (napr. Kostál alebo polomer).

6. Dĺžka skrutky: Obe normy pokrývajú rozsah štandardných dĺžok skrutky pre každú veľkosť vlákna. Dostupné štandardné dĺžky sa môžu mierne líšiť medzi špecifikáciami týchto dvoch štandardov.

7. Tolerancie: Aj keď sú nominálne rozmery rovnaké, tolerancie (povolené variácie) pre rozmery, ako je výška hlavy, priemer príruby alebo menší priemer vlákna, sa môžu líšiť, čo ovplyvňuje zameniteľnosť v presných aplikáciách.

Stručne povedané, pokiaľ ide o rozmery: Pre mnoho spoločných veľkostí a v nekritických aplikáciách sú hlavné rozmery (vlákno, naprieč bytmi) často veľmi podobné alebo identické. Však Kritické aplikácie si vyžadujú starostlivé overenie všetkých konkrétnych rozmerov, tolerancií a materiálnych špecifikácií uvedených v príslušných, súčasných štandardných dokumentoch.

Hodnotenie nahradenia

Môže byť skrutka DIN 6921 nahradená skrutkou GB/T 16674 a naopak?

• Potenciál nahraditeľnosti: Kvôli základnej podobnosti v dizajne a často úzkej korešpondencii v kľúčových nominálnych rozmeroch (najmä veľkosť vlákna a naprieč bytmi) sú DIN 6921 a GB/T 16674 skrutky často sa považuje za nahraditeľné pre mnohé všeobecné alebo nekritické upevňovacie aplikácie. Ak otvor vrtu prispôsobí niť, naprieč byty sa zhoduje s nástrojom a príruba poskytuje dostatočnú plochu ložiska pre požiadavky kĺbu, substitúcia bytosť byť prijateľný.

• Obmedzenia a riziká:

  • Stohovanie tolerancie: Mierne rozdiely v toleranciách môžu viesť k problémom v zostaveniach s prísnymi vôľami alebo kritickými záchvatmi.

  • Distribúcia záťaže: Variácie priemeru alebo hrúbky príruby môžu ovplyvniť distribúciu upínacej sily, ktorá je rozhodujúca v aplikáciách s vysokým stresom alebo bremenom vibrácií.

  • Materiálne stupne a triedy sily: Zatiaľ čo obidve normy pokrývajú rôzne triedy pevnosti (napr. 8.8, 10.9), špecifické kompozície materiálu, požiadavky na testovanie alebo označovanie konvencií môžu mať jemné rozdiely, ako sú definované podľa ich príslušných riadiacich štandardov.

  • Kritickosť aplikácie: V prípade aplikácií, kde by zlyhanie mohlo viesť k významným bezpečnostným rizikám, štrukturálnym kompromisom alebo vysokým nákladom (napr. Automobilové bezpečnostné systémy, kritické strojové spojy), je prvoradé prísne dodržiavanie špecifikovaného štandardu (DIN 6921 alebo GB/T 16674). Substitúcia je neodporúča sa Bez dôkladného inžinierskeho overenia a schválenia.

Záver o nahradení: Aj keď je to často možné v menej náročných úlohách v dôsledku rozmerných podobností, substitúcia je Nie je zaručená náhrada za jedného . Vždy posudzujte konkrétne požiadavky aplikácie a na kritické použitie, poraďte sa s oficiálnymi normami alebo vyhľadajte poradenstvo v oblasti inžinierstva Pred nahradením jedného za druhý.

Typické scenáre aplikácií

DIN 6921 a GB/T 16674 Prírubové skrutky hexagónov sú všestranné upevňovacie prvky používané v širokom spektre aplikácií, kde je potrebný bezpečný spoj s integrovaným ložiskovým povrchom. Bežné scenáre zahŕňajú:

• Všeobecné spojenia podvozku: Používa sa na všeobecné pripojenia na pomocných rámcoch, krížoch, držiakoch motora, komponentov zavesenia a ďalších konštrukčných prvkov v zostavách podvozku vozidla. Integrovaná príruba pomáha efektívne distribuovať zaťaženia na potenciálne nerovnomerných alebo mäkších povrchoch.

• Stroje a vybavenie: Komponenty upevnenia v rôznych typoch strojov, priemyselných zariadení, poľnohospodárskych strojov a stavebných zariadení, kde sú potrebné robustné a spoľahlivé kĺby.

• Automobilové podskupiny: Používa sa v mnohých automobilových podskupinách za hlavným podvozkom vrátane výfukových systémov, montáže sedadiel, kapacity a ďalších.

• Elektronika a elektrické príslušenstvo: Senzory upevnenia, riadiace jednotky, kabelové zväzky, spojovacie skrinky, pozemné body a ďalšie elektrické a elektronické komponenty do konštrukcií alebo krytov. Príruba pomáha predchádzať poškodeniu krycích komponentov a poskytuje stabilný kontaktný povrch.

• Kovová výroba: Spojenie plechov alebo konštrukčných profilov vo všeobecnej výrobnej práci.

• Spotrebiče: Používa sa v rôznych domácich a priemyselných spotrebičoch na štrukturálne upevnenie.

Záver

DIN 6921 a GB/T 16674 Normy definujú prírubové skrutky šesťuholníkov, ktoré sú štrukturálne a rozmerne podobné v mnohých kľúčových aspektoch, čo uľahčuje ich bežné využívanie v rôznych výrobných oblastiach. Aj keď často nahraditeľné vo všeobecných aplikáciách, potenciálne rozdiely v toleranciách, špecifické rozmery a materiálne požiadavky znamenajú, že prísne dodržiavanie špecifikovaného štandardu je pre kritické aplikácie rozhodujúce. Pochopenie požiadaviek každého štandardu umožňuje výrobcom a inžinierov zvoliť príslušný upevňovač, zabezpečiť výkon, bezpečnosť a dodržiavanie predpisov.

Odporúčame vám tiež prečítať:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensive-guide-to-uutomotive-fastener-types-from-manufacturer-oem-parts-Custom-Custom-automotive-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-iatf16949-manufacturer.html

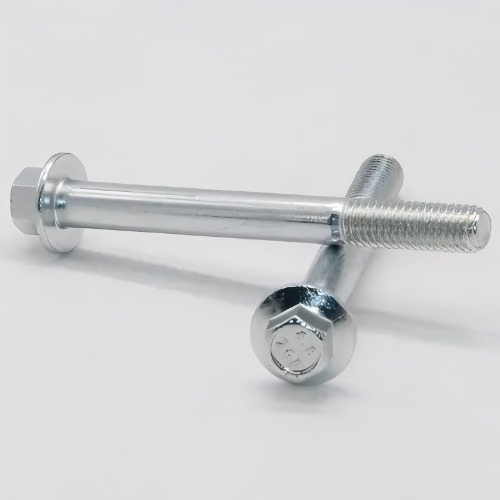

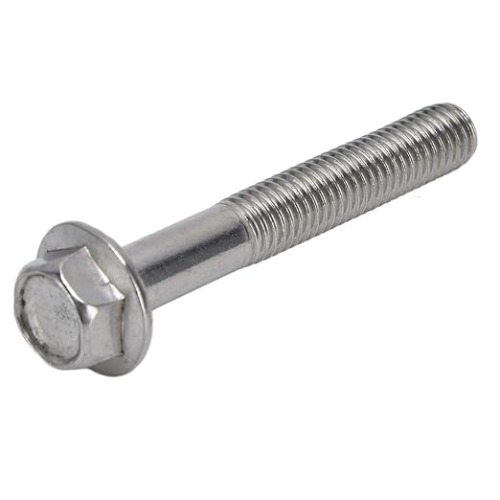

Najnovší inventár pre DIN 6921 HEX FLANGE BOLT
